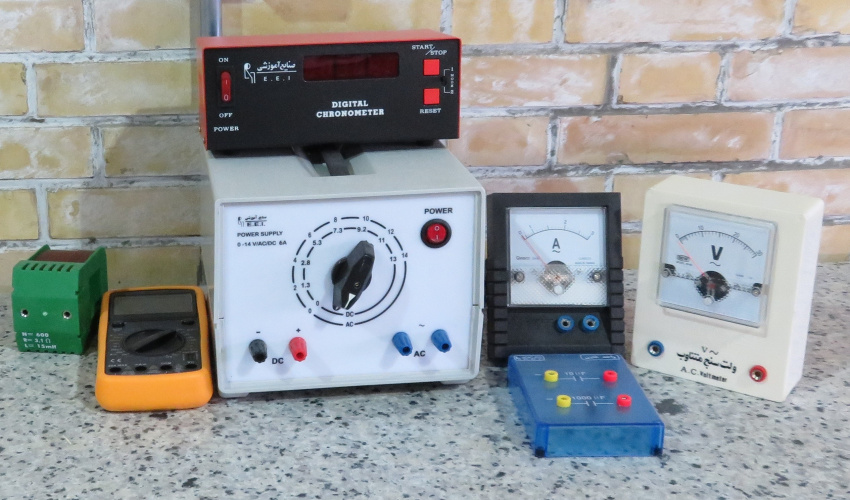

منبع تغذیه به همراه مولتی متر دیجیتال، آمپر متر، ولتمتر و کرنومتر
مولتی متر
به وسیله مولتی متر می توان چندین کمیت الکتریکی از قبیل ولت، آمپر و اهم را اندازه گیری کرد. تست خازن با مولتی متر دیجیتال در بسیاری از مواقع قابل انجام است توسط مولتی متر های دیجیتالی پیشرفته میتوان مقدار فرکانس و میزان حرارت را نیز اندازه گیری کرد. اندازه گیری میلی آمپر، میکرو آمپر، تست دیود، تست اتصال و … از دیگر کاربرد مولتی متر دیجیتالی می باشند.
سرعت نمونه برداری لحظه ای در مولتی متر بسیار پایین می باشد بنابراین توانایی نمایش شکل موج را ندارند بدین منظور در برخی از نیازها از اسیلوسکوپ دیجیتال جهت مشاهده ولتاژ و تغییرات لحظه ای آن استفاده می گردد.
انواع مولتی متر های دیجیتال اتو رنج قادر به اندازه گیری ولتاژ از چند صد میلی ولت تا ۱۰۰۰ولت به صورت خودکار هستند و نیاز به تنظیم رنج دستی ندارند، طرز کار و نحوه تست قطعات الکترونیکی با مولتی متر دیجیتال بسیار ساده است فقط کافیست جهت تست ولتاژ AC رنج یاب را روی قسمت ولت AC و جهت تست ولتاژ DC رنج یاب را روی قسمت ولت DC قرار داد. همچنین جهت اندازه گیری کمیت های دیگر از جمله مقاومت یا آمپر باید نشانگر رنج را روی قسمت مربوطه قرار دهد. به این نوع مولتی مترها که به صورت خودکار تنظیم می شوند مولتی متر اتو رنج Auto Range می گویند.
مولتیمترهای دیجیتال با بهرهگیری از مدارهای الکترونیکی و پردازندههای ساده، انواع پارامترهای الکتریکی را اندازه میگیرند و بر روی نمایشگر السیدی نشان میدهند. اما مولتی مترهای قدیمی آنالوگ پارامترهای اندازه گیری شده را توسط میتر عقربه ای نمایش می دهند. تفاوت مولتی متر دیجیتال با آنالوگ فقط در نمایشگر نیست شاید بتوان گفت مهم ترین تفاوت در دقت اندازه گیری و تنوع امکانات در مولتی متر های دیجیتال نسبت به آنالوگ است.
آمپر متر یا آمپر سنج
الکتریسیته یا همان برق کاربردهای فراوانی مانند گرم کردن خانهها، روشن شدن ماشین با چرخاندن سوییچ و … دارد. ولی گاهی اوقات نیاز داریم تا جریانی که از یک دستگاه الکتریکی عبور میکند را اندازهگیری کنیم. یکی از ابزارهایی که میتواند این کار را انجام دهد آمپر متر است که جریان الکتریکی را اندازهگیری میکند. جریان الکتریکی شارش بارهای الکتریکی در واحد زمان است.
رابطه بین جریان الکتریکی، میدان مغناطیسی و نیروهای فیزیکی اولین بار توسط «هانس کریستیان اورستد» (Hans Christian Ørsted) مورد توجه قرار گرفت. او در سال ۱۸۲۰ متوجه شد که عقربه قطب نما زمانی که جریان در یک سیم مجاور آن عبور میکند، منحرف میشود.
این دستگاه نام خود را از واحد استاندارد اندازهگیری جریان الکتریکی یعنی آمپر گرفت و غالباً روی دستگاهها کلمه آمپر به صورت کوتاه شده amp دیده میشود. امروزه دستگاههای دیگری به نام مولتی متر وجود دارند که قادر به اندازهگیری چند کمیت هستند و یکی از قابلیتهای آنها اندازهگیری جریان است.
توجه به این نکته مهم است که آمپر متر فقط جریان را اندازهگیری میکند و ولتاژ را اندازه نمیگیرد. جریان و ولتاژ دو کمیت جداگانه هستند که ولتاژ را میتوان به عنوان اختلاف پتانسیل الکتریکی در واحد بار یا به عنوان انرژی موجود در یک مدار یا میدانالکتریکی در یک نقطه واحد تعریف کرد. ولی جریان سرعت عبور بار الکتریکی از هر نقطه مشخص بر روی مدار است.
یکی از روشهای معمول برای درک تفاوت این دو پارامتر در نظر گرفتن عبور جریان از یک سیم مانند عبور آب از یک شلنگ است. در این شبیهسازی ولتاژ مانند فشار آب و جریان الکتریکی مانند سرعت جریان آب است. تغییرات در یکی از پارامترها میتواند روی دیگری تأثیر بگذارد اما این دو پارامتر یکسان نیستند. در تصاویر شماتیک از مدارهای الکتریکی یک آمپرمتر مانند شکل زیر با حرف A نمایش داده میشود.
ولت متر
ولت متر یک ابزار اندازهگیری است که ولتاژ بین دو گره را در یک مدار الکتریکی اندازهگیری میکند. در ولتمترهای آنالوگ، نشانگر متناسب با ولتاژ مدار در یک مقیاس مشخص حرکت میکند. ولت متر دیجیتال با استفاده از مبدل آنالوگ به دیجیتال، ولتاژ را به صورت عددی نمایش میدهد.
ولتمترهای نصب شده دائمی، برای پایش ژنراتورها یا سایر دستگاههای ثابت به کار میروند. ابزارهای قابل حمل نیز برای اندازهگیری جریان و مقاومت به مولتیمتر مجهز شدهاند. این ابزارها، تجهیزات استاندارد تست در کارهای برق و الکترونیک هستند.
